Vishay推出的新款microBUCK? 稳压器可提高功率密度和瞬变响应能力

2021年03月24日 16:58 ? 次阅读

器件符合PMBus1.3电源系统管理标准,简化POL转换器设计

宾夕法尼亚、MALVERN—2021年3月24日—日前,VishayIntertechnology,Inc.(NYSE股市代号:VSH)推出新型15A、25A和40A系列器件---SiC45x系列,扩充其microBUCK?同步降压稳压器,新型器件采用热增强5mmx7mmPowerPAK?MLP34-57封装,输入电压为4.5V~20V。VishaySiliconixSiC45x系列稳压器符合PMBus1.3电源系统管理标准,功率密度和瞬变响应能力优于前代稳压器。

日前发布的器件在小型封装内含有高性能n沟道沟槽式MOSFET和PWM控制器,提高了功率密度。稳压器静态工作电流低,峰值效率达98%,减少功率损耗。这款集成式器件有助于简化高性能负载点(POL)转换器设计,减少配置环路补偿的外部元器件数量。

SiC45x系列稳压器在整个VIN和VOUT工作电压范围内具有内部补偿功能。器件具有高度配置能力,输入电压范围宽,输出电压在0.3V~12V范围内可调。稳压器用途广泛,适合各种应用,包括云计算、企业服务器和工业计算机的POL转换器,以及网络、通信和存储系统。

所有SiC45x系列器件占位兼容,便于设计者扩展解决方案,从而优化性价比,同时加快设计速度。稳压器开关频率可在300kHz~1.5MHz范围内调节,具有强制连续工作、节能或超声波三种工作模式。

稳压器恒定导通时间(COT)架构具有超快瞬变响应能力,只需要很小的输出电容,可在宽负载范围内严格调节纹波。同时,无论使用哪种类型的输出电容器,稳压器都能保持环路稳定性。器件集成的各种可靠保护监测功能保证稳定运行,包括输出过压和欠压保护(OVP/UVP)、逐脉冲过流保护(OCP)、差分远端输出检测,以及迟滞过热保护(OTP)。

SiC45X系列现可提供样品并已实现量产,供货周期为16周。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

详细讲解有刷马达如何控制

详解“有刷马达如何控制”主要涉及的几个问题 第一个问题如何在原理图设计中进行同一个项目将两个工程进行交叉复制?
发烧友学院发表于 2016-07-07 00:00? 0次阅读
详细讲解有刷马达如何控制

DSP技术可使SPM性能更趋于完善

数字扫描探针显微镜是研究纳米的重要工具,它利用探针和样品的不同互相作用来探测表面或界面在纳米尺度上表....
发表于 2021-03-24 18:01? 12次阅读
DSP技术可使SPM性能更趋于完善

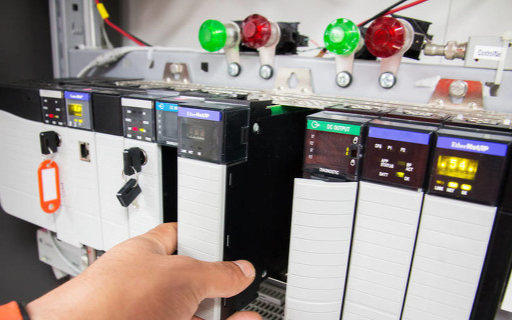

基于CAN-bus的网络方案,能够对多台联网的P...

通过现场总线CAN-bus,可以将多达数十台的中/小型PLC联网,构成一个智能PLC网络;同时,主控....
发表于 2021-03-24 15:16? 77次阅读
基于CAN-bus的网络方案,能够对多台联网的P...

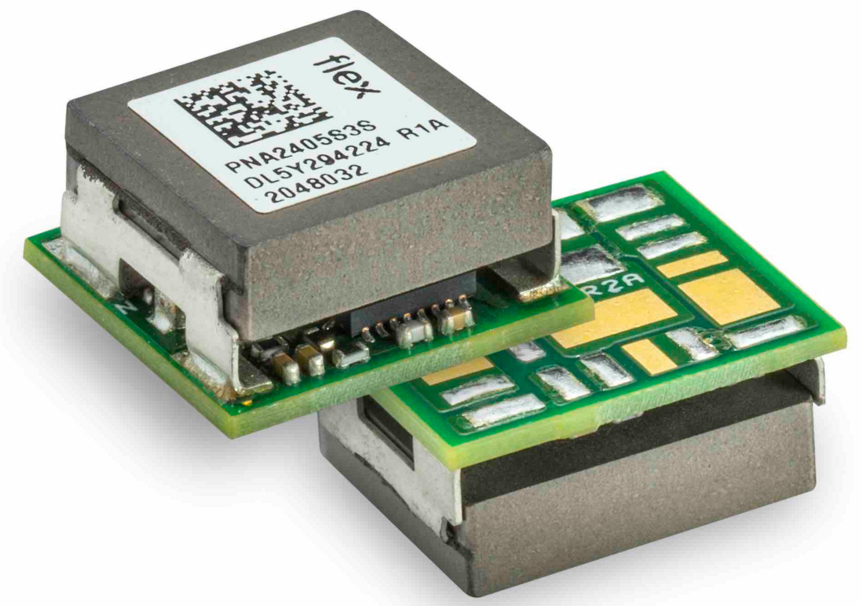

简述伟创力电源模拟非隔离点负载转换器

伟创力电源模块(Flex Power Modules)现在宣布推出PNA系列模拟非隔离点负载(PoL....
发表于 2021-03-24 11:32? 133次阅读
简述伟创力电源模拟非隔离点负载转换器

模数转换器在温度测量系统中的应用及要求分析

测量温度的传感器有几种。为具体应用选择适当的温度传感器取决于待测温度范围以及所需的精度。系统精度取决....
发表于 2021-03-24 11:30? 92次阅读
模数转换器在温度测量系统中的应用及要求分析

使用前沿/后沿调制控制功率因数和电源性能

一般,我们需要使用一个双级功率系统的电源,来满足80+计划功率因数要求和EN61000-3-2谐波电....
发表于 2021-03-24 10:30? 182次阅读
使用前沿/后沿调制控制功率因数和电源性能

基于双路高速高精度A/D转换器和PCIe总线实现...

在雷达对抗系统中,需要对于雷达信号进行实时测频,并可以对感兴趣的信号进行储频,为假目标欺骗干扰或压制....
发表于 2021-03-24 09:02? 135次阅读
基于双路高速高精度A/D转换器和PCIe总线实现...

基于数字可编程增益仪表放大器AD8250实现数据...

AD8250(G=1、2、5或10)数字可编程增益仪表放大器(PGIA)采用最新工艺和新的电路技术以....
发表于 2021-03-23 16:55? 252次阅读
基于数字可编程增益仪表放大器AD8250实现数据...

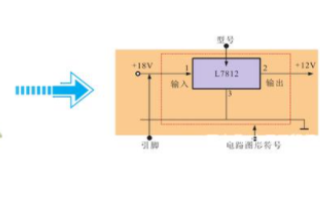

图解集成电路及其电路图形符号

三端稳压器是具有三只引脚的直流稳压集成电路,用于将输入端的直流电压稳压后输出一定值的直流电压。
发表于 2021-03-23 12:59? 169次阅读
图解集成电路及其电路图形符号

采用全差分结构和增益自举运算放大器实现采样/保持...

采样/保持电路是模数转换器的重要组成部分,它的性能决定着整个A/D转换器的性能。随着科学技术的发展,....
发表于 2021-03-23 10:34? 165次阅读
采用全差分结构和增益自举运算放大器实现采样/保持...

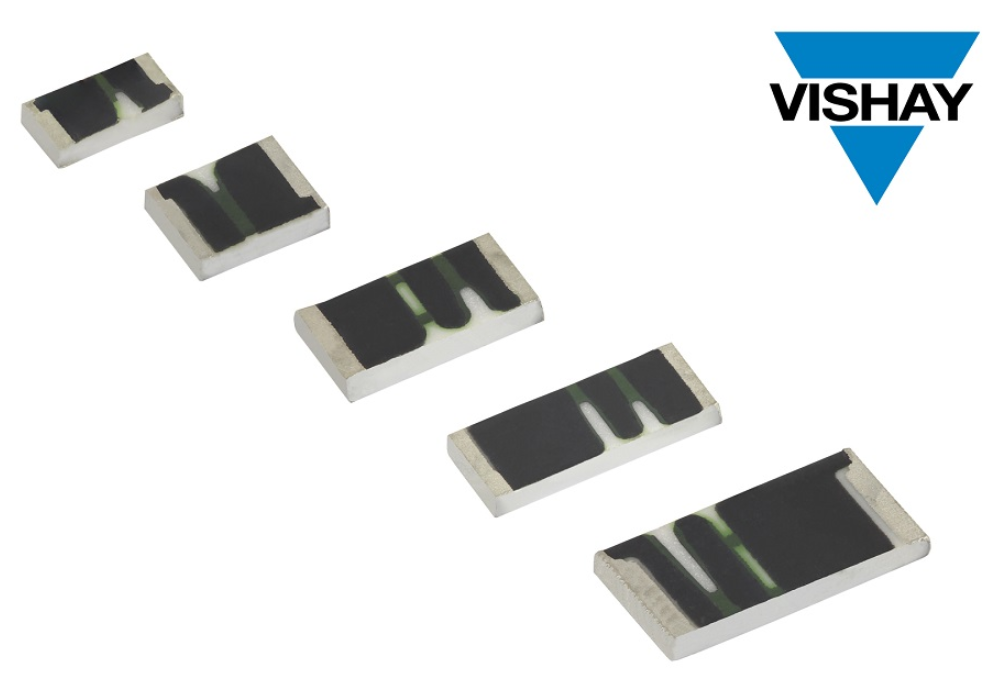

Vishay推出通过AEC-Q200认证的高压厚...

Vishay 推出通过AEC-Q200认证的新系列高压厚膜片式电阻---CRHA。
发表于 2021-03-22 17:18? 1135次阅读
Vishay推出通过AEC-Q200认证的高压厚...

金彭新能源的T90脱颖而出,一举领跑行业

随着低速电动汽车市场的日渐火热,各大车企对旗下该类型车的研发投入也越来越大,2021年春季更是多家车....
发表于 2021-03-22 16:41? 215次阅读
金彭新能源的T90脱颖而出,一举领跑行业

12位模拟数字转换器MAX120的引脚功能及应用...

MAX120是美国MAXIM公司近来新推出的产品,采用BICMOS工艺生产的带采样电路的12位模拟数....
发表于 2021-03-20 10:44? 3191次阅读
12位模拟数字转换器MAX120的引脚功能及应用...

基于AN2131QC控制芯片实现USB接口电路监...

电力是国家的重要能源,如果电网电压不稳定,会对工农业生产、居民生活造成很大影响,为此电业部门要求定量....
发表于 2021-03-19 16:26? 1076次阅读
基于AN2131QC控制芯片实现USB接口电路监...

基于S3C2440A控制芯片实现钢铁材料裂纹质量...

钢铁材料是工业和国民经济中常用的材料,广泛用于桥梁、铁路、建筑、管道等多方面。钢铁材料在生产和使用中....
发表于 2021-03-19 15:17? 929次阅读
基于S3C2440A控制芯片实现钢铁材料裂纹质量...

利用89C51单片机和MAX485实现数据远程采...

利用89C51设计基于USB总线的数据采集设备,还可与MAX485结合起来实现数据的远程采集。该系统....
发表于 2021-03-19 15:04? 1195次阅读
利用89C51单片机和MAX485实现数据远程采...

Avnet EXP视频模块的主要特性及开发应用

安富利公司的EXP视频模块提供了完整的前端视频功能,连接到具有EXP使能的基板,包括中等范围的视频处....
发表于 2021-03-18 16:46? 406次阅读
Avnet EXP视频模块的主要特性及开发应用

低功耗立体声CODEC ADAU1373的主要特...

ADI公司的ADAU1373是低功耗立体声CODEC,集成了数字音频处理,支持立体声48kHz录音和....
发表于 2021-03-18 16:20? 223次阅读
低功耗立体声CODEC ADAU1373的主要特...

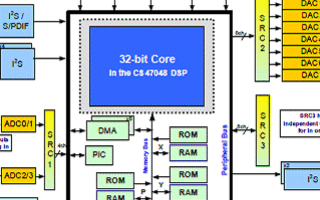

ASOC 32位处理器CS470xx系列产品的主...

Cirrus公司的CS470xx系列是新一代音频系统级芯片(ASOC)32位处理器,每秒的重复运算(....
发表于 2021-03-18 11:54? 332次阅读
ASOC 32位处理器CS470xx系列产品的主...

BTL音频功率放大器TDF8554J的特性优势及...

NXP公司的TDF8554J集成的英文了多个电压稳压器状语从句:两个功率开关的I2C总线控制的4X4....
发表于 2021-03-18 11:40? 385次阅读
BTL音频功率放大器TDF8554J的特性优势及...

线性稳压器基本原理介绍

线性稳压器基本上由输入、输出、GND引脚所构成,可变输出则在此增加反馈输出电压的反馈(feed back)引脚(参考图1)...
发表于 2021-03-18 09:17? 269次阅读
线性稳压器基本原理介绍

IF和RF转换器中的集成DDC和DUC通道在实际应用中如何工作的?

本文要讲述的是“IF和RF转换器中的集成DDC和DUC通道在实际应用中如何工作的”。 ...
发表于 2021-03-18 07:46? 0次阅读
IF和RF转换器中的集成DDC和DUC通道在实际应用中如何工作的?

很实用的19种5V怎么转3.3V的方法 快点赞收...

标准三端线性稳压器的压差通常是 2.0-3.0V。要把 5V 可靠地转换为 3.3V,就不能使用它....
发表于 2021-03-17 17:58? 837次阅读
很实用的19种5V怎么转3.3V的方法 快点赞收...

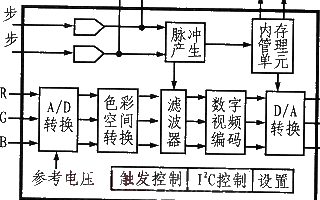

基于AIT2139全数字视频信号处理器实现视频转...

AIT2139是一种单片?晶控?全数字视频信号处理器?文章在介绍视频转换芯片AIT2139的基础上,....
发表于 2021-03-17 17:14? 439次阅读
基于AIT2139全数字视频信号处理器实现视频转...

LTC3892降压型控制器用于SEPIC升压和降...

工业系统设计人员和汽车制造商是电源电子产品的重要消费者,他们需要采用完整的可用 DC/DC 转换器拓....
发表于 2021-03-17 16:37? 162次阅读
LTC3892降压型控制器用于SEPIC升压和降...

电源管理的基础知识与不同应用所需的电路设计类型

在本章中,您将学习电源管理的基础知识,包括不同应用所需的电路设计类型。您还会了解到什么是电源管理集成....
发表于 2021-03-17 16:28? 334次阅读
电源管理的基础知识与不同应用所需的电路设计类型

锑化物红外探测器的国内外发展现状

红外探测器的发展主要始于第二次世界大战后, 军事应用需求是推动红外探测器发展的主要动力。按照发展历程....
发表于 2021-03-17 14:10? 205次阅读
锑化物红外探测器的国内外发展现状

线性稳压器是什么工作原理

线性稳压器的工作原理是什么
发表于 2021-03-17 08:26? 0次阅读
线性稳压器是什么工作原理

电信和数据通信电源系统设计师必须知道的那些事

电信和数据通信电源系统设计师须知
发表于 2021-03-17 07:56? 0次阅读
电信和数据通信电源系统设计师必须知道的那些事

稳压器的正确使用方法

3KVA以下的稳压器用保险丝作过载或短路保护,5KVA以上的交流稳压器用小型断路器或小型空气开关作为....
发表于 2021-03-16 16:33? 148次阅读
稳压器的正确使用方法

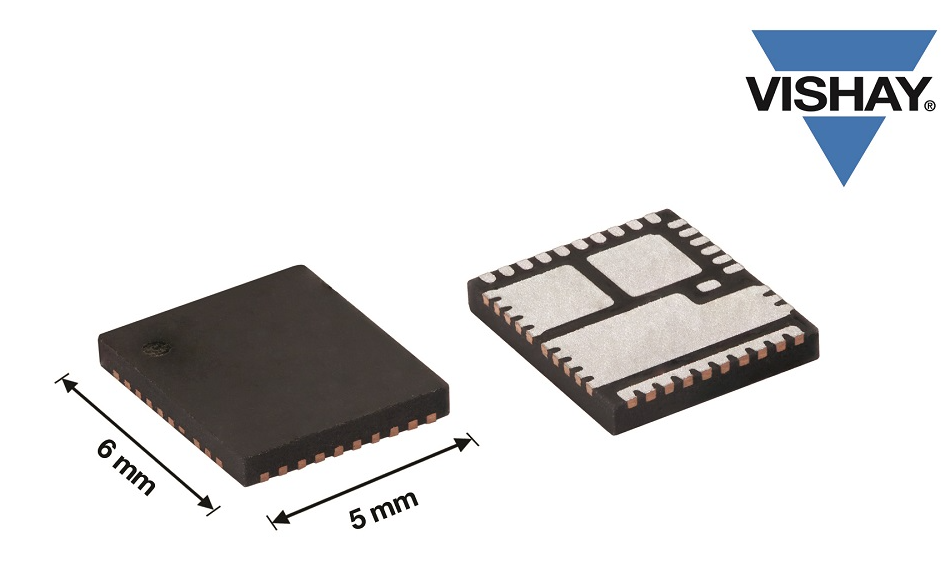

Vishay推出的新款高能效和高精度智能功率模块...

器件采用PowerPAK? 5 mm x 6 mm封装,内置电流和温度监测功能,满足基础设施、云计算....
发表于 2021-03-16 14:50? 1279次阅读
Vishay推出的新款高能效和高精度智能功率模块...

常用的输入欠压保护电路和过压保护电路

常用的输入欠压保护电路 常用的输出过压保护电路 过温保护电路解析 ...
发表于 2021-03-16 12:31? 0次阅读
常用的输入欠压保护电路和过压保护电路

1.5A低压差负输出线性稳压器LT3091的工作...

于 2007 年推出的 LT3080 代表了一种新的线性稳压器架构,其具有一个作为基准的电流源和一个....
发表于 2021-03-16 11:33? 399次阅读
1.5A低压差负输出线性稳压器LT3091的工作...

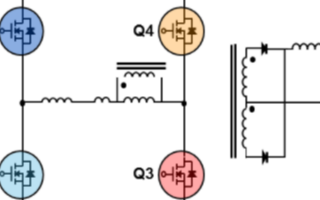

MOSFET开关管在零压开关转换器内的工作原理及...
